STRYKER Q5000灯亮一会就自动熄灭

2019-01-08 20:54:49 张珺昊 193

[摘  要]Q5000电源板的工作原理


[关健词]Q5000    自动熄灭

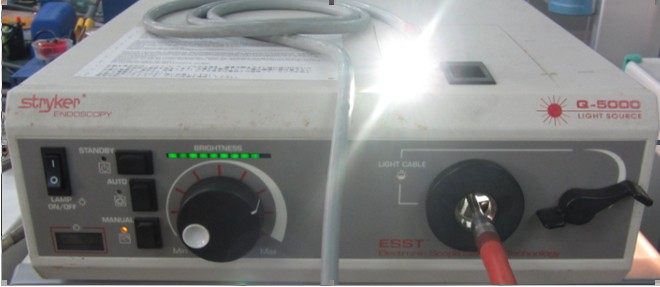

                                     STRYKER Q5000光源是STRYKER公司早期的一款250W光源。

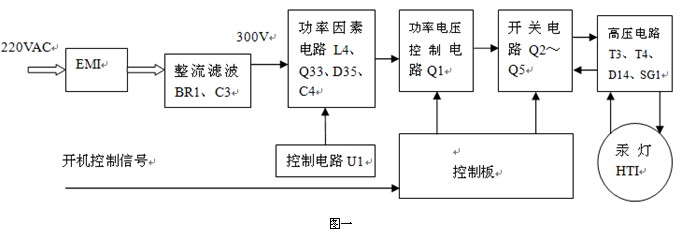

       电源板的工作原理:其工作方框图如下图一所示。市电220V经EMI电路抑制电网干扰,BR1、C3整流滤波后得到300V直流电压,再由功率因素电路(L4、Q33、D35、C4、U1)提升电压到395V,供高压电路(T3、T4、D14、SG1)升压得到二万多伏的高压,点亮汞灯—HTI250W/22,功率因素、高压电路停止工作。300V直流电压经Q1降压到45V,开关管Q2、Q5和Q3、Q4组成两组通路伦流导通,为汞灯提供后续工作所需的脉冲电压。


        故障现象:开机后灯点亮,正常工作一会后自动熄灭,风扇正常,面板显示正常。

        分析:1.电源自动保护。开关管工作不正常,过热,温度检测元件动作所至。

                   2.主板有元件老化,异常。

        维修:1.首先确定故障是出在电源板上还是主板上,用示波品监测J5第3脚(开机控制信号),从开机到灯熄灭控制信号一直都有,证明故障在电源板上。

                    2.用温度检测仪各开关管的温度,发现Q1的温度上升很快而且也很高,更换Q1,机器正常工作。再烤机四个多小时也能正常工作。


      总结:在平时维修过程中要注意总结经验,判断故障要注意方法才能正常缩小范围,同时注意检测仪器的应用。
