STORZ光源开机无反应故障分析

2019-01-09 10:14:23 张珺昊 385

[摘要]STORZ光源电源板的工作原理

[关健词]STORZ光源    烧保险   无反应



STORZ公司在摄像系统中主要有两款氙灯光源:175W(20131520)和300W(20134020)

电源板的工作原理:

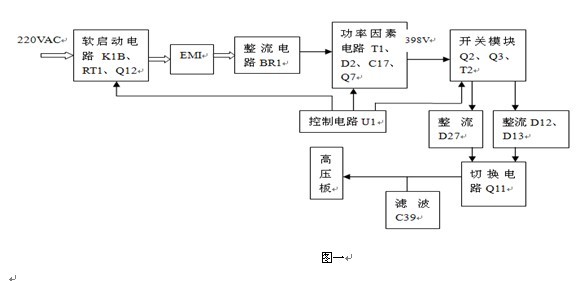

其工作方框图如图一所示。市电220V经软启动电路起缓冲作用,以减少对后面电路的损坏,起保护作用。通电后市电经热敏电阻RT1向后面电路供电,当后面电路工作稳定后继电器K1B才闭合。EMI电路抑制电网干扰,BR1、整流后得到200V直流电压,再由功率因素电路(T1、D2、Q7、C17)提升电压到398V,供给主开关电路(Q2、Q3、T2)降压,一路经D27整流C39滤波得到约160V的直流电压给高压板升压,得到2万多伏的瞬间电压击穿氙灯内的氙气、放电而点亮氙灯;一路经D12、D13整流C39滤波得到约14V的直流电压,为击穿后的氙灯提供大电流的正常工作电压。此时切换电路Q11关闭,160电压切断,高压电路停止工作。


故障现象:开机无反应,两个1.6A/250V的保险烧毁,

维修:

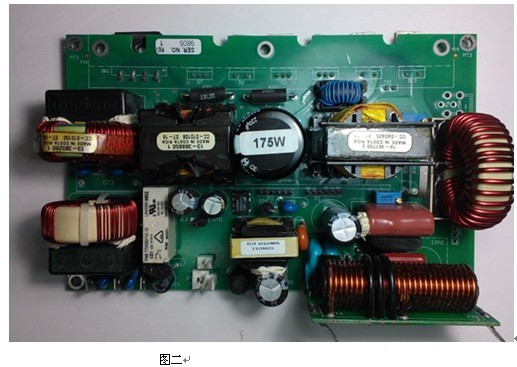

1.打开机盖,目检:RT1热敏电阻炸断,如下图二所示左下角圆形保险F1上方。


2.用数字万用表各元器件有无开、短路现象:圆形保险F1开路,场效应管Q7短路。

3.更换所有损坏的元器件,保险改换为0.8A250V的,取下高压板。

4.接通电源开机,开关上的市电电源指示灯亮,风扇正常运转。

5.用数字万用表DC档检测:TP2:385V,正常;TP3:160V,正常;J4:12V,正常。

6.断电,接上高压板。开机,高压板有高压放电声,高压输出正常。

7.断电,高压板的输出端接上氙灯连接的高压线。开机,氙灯亮一下,马上就灭了,风扇也停止转动,市电电源指示灯也不亮。

8.拨下电源线,检查保险,烧断。再更换,通电,也是同样的故障现象。

9.更换保险,取下高压,通电。检测U1:第5脚无电压输出,其余各输出脚正常。断电,检测U1的外围元器件无损坏。更换U1(ML4824),通电,听到继电器“嗒”一声响。检测TP2、TP3的电压均正常。

10.断电,接上高压板及氙灯高压线,通电,氙灯点亮,工作正常。

分析:从最初的原始故障现象及维修过程中出现的现象来看,是由于U1损坏(第5脚无电压输出)所造成的。U1损坏,第5脚无电压输出,继电器没有接通短接热敏电阻RT1,电流电压从RT1经过。空载时,电流小,热敏电阻RT1没有发热,电阻没变大,工作正常;接上负载(氙灯)电流增大,热敏电阻RT1没有发热,电阻迅速变大,RT1输出端电压降低,功率因素输出为维持385V以上的电压输出,开关管Q1(IRFB18N50)导通率增大及负载加重,最终Q1烧坏短路,电流更大,热敏电阻RT1炸断,两个1.6A/250V的保险烧毁,机器停止工作。

     总结:在平时维修过程使用保险管时,特别是大功率的,保险应该先选择电流小开始进行检测,会减少元器件的再一次烧坏,待机器工作正常后再原来标值的保险。
