Arthrex锐适AR-3210-0001摄像头维修

杭州思汉医疗设备有限公司是专业的内窥镜系统售后服务商,提供诸多如史托斯(STORZ)、史赛克(Stryker)、狼牌(WOLF)、施乐辉(Smith&Nephew)、奥林巴斯(Olympus)、美敦力(Medtronic)、强生(Harmonic)、蛇牌(Aesculap)、康美(CONMED)、林弗泰克(Linvatec)、诺道夫(RUDOLF)、艾克松(XiON)、宾得(PENTAX)

杭州思汉医疗设备有限公司是专业的内窥镜系统售后服务商,提供诸多如史托斯(STORZ)、史赛克(Stryker)、狼牌(WOLF)、施乐辉(Smith&Nephew)、奥林巴斯(Olympus)、美敦力(Medtronic)、强生(Harmonic)、蛇牌(Aesculap)、康美(CONMED)、林弗泰克(Linvatec)、诺道夫(RUDOLF)、艾克松(XiON)、宾得(PENTAX)、锐适(Arthrex)、威力(Valleylab)、爱尔博(ERBE)、博威(Bovie)、眼力健(AMO)、爱尔康(Alcon)、博士伦(Barschlomb)、彼岸(BienAir)、司迈(ScanMed)等品牌的设备维修;专注于手术室的摄像系统、动力系统手柄、硬管镜、超声刀、超乳仪手柄、高频电刀、气腹机、冷光源、摄像系统主机等维修项目。公司专注于行业细分领域的技术服务与技术研究,服务对象为托管公司、医院和同行公司等,我们的技术服务质量过硬、响应速度快!联系电话(微信):18967008139何经理

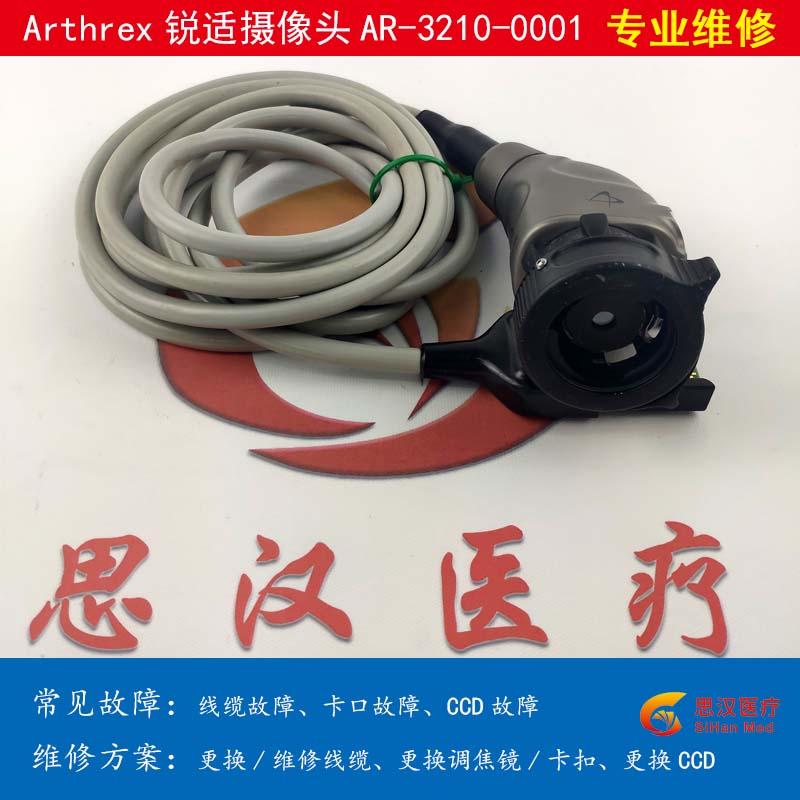

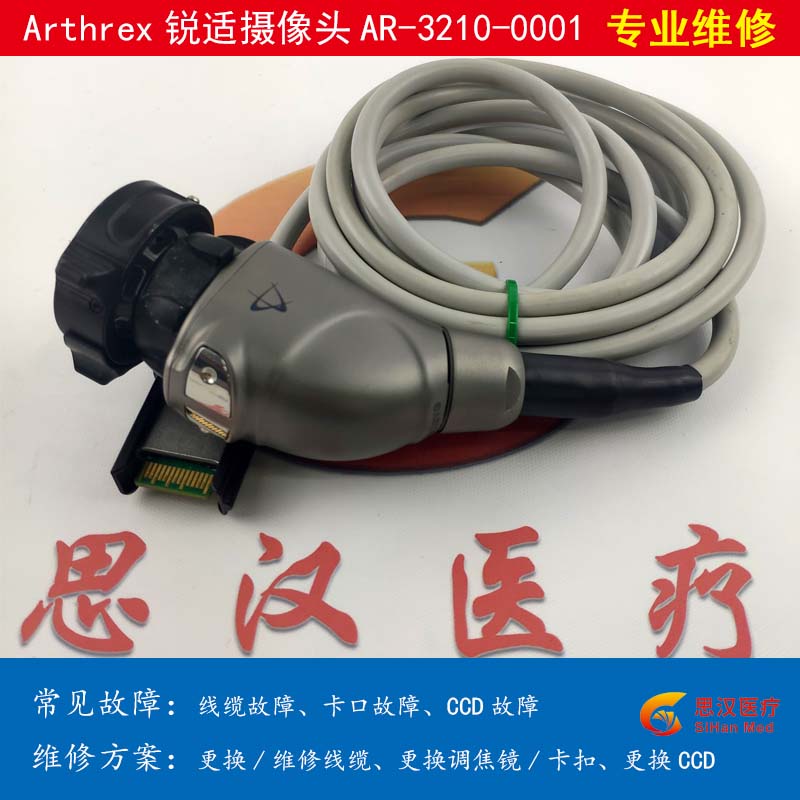

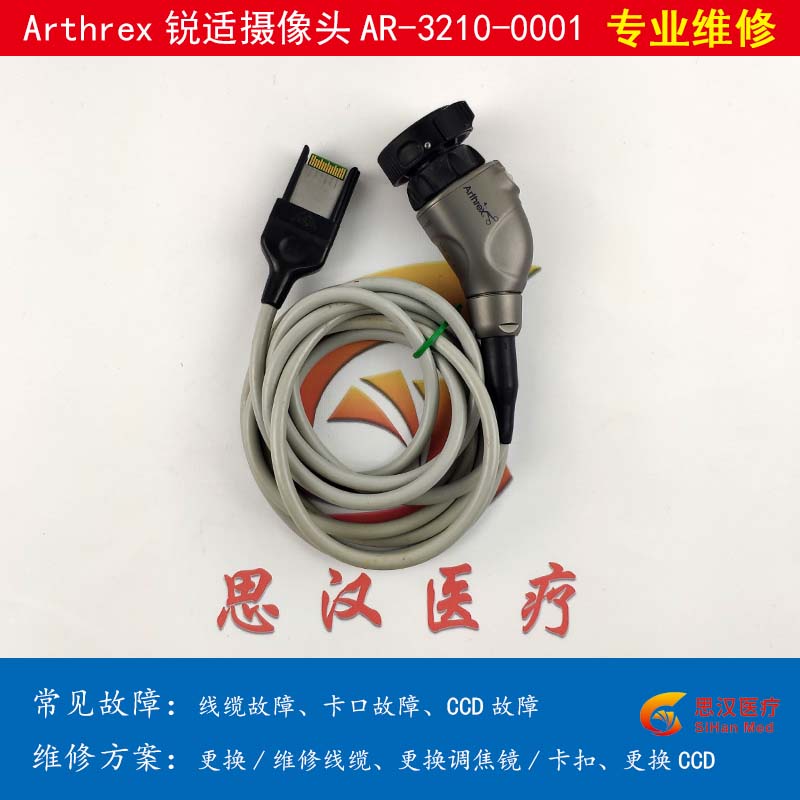

维修品牌:锐适 Arthrex

维修类型:AR-3210-0001 摄像头

图片关键词


    Storz(史托斯)新款全高清摄像系统 IMAGE 1 SPIES卡尔史托斯storz全高清系统由多个拼合模块组成,因此,用户可按自身需求进行搭配选择,这一设计亦便于今后系统进行扩展升级,保证设备的高经济性。各种图像显示技术可为术者提供光照均匀或突显色彩对比的图像。特别是通过颜色偏移可强化不同人体组织的区分。



    故障现象:系统图像模糊

    原因:设备的物理损坏。

    解决方法:①观察镜头,从镜头的目镜外看,若图像模糊、有水渍、黑影及看稍强光时有七彩光,就表示镜头已损坏。②检查调焦环,主机不能用软镜模式启动;检查监视器设置是否被改动,如将亮度调高,对比度下调等。③去掉镜头检查摄像头,查看图像是否清楚。④由于镜头刚入腔体,会受热气影响,所以模糊现象是正常的。只需将镜头拿出在温水中浸一下(温度低于620c)或用碘伏擦拭,即可清晰。



    内窥镜摄像头常见型号:

    Storz史托斯摄像头:22220055,2022140,22220133,20212130,22220050,20221034,22220150, 22220140, image H3,image H3-z,image s3,Spies

    Stryker(史塞克) 597、688I、888/888I、988/988I、1088/1088I/1088HD、1188/1188I、1288HD、1488HD

    OLYMPUS奥林巴斯 OTV-S4、OTV-S5、OTV-S6、OTV-S7、OTV-SX、OTV-SX2、OTV-ST、OTV-SC、OTV-SE、OTV-SP1

    R.WOLF(狼牌) 5502、5506、5507、5509、5512、5514、5516、5525、5550

    Smith&Nephew(施乐辉) 560P、460P、325Z、350、360、HD900、ED-3

    AESCULAP(蛇牌)PV280,PV410,PV440,DAVID3,PV470


医疗器械维修

    摄像头常见维修品牌:Wolf狼牌、STORZ史托斯、Stryker史赛克、AESCULAP蛇牌、OLYMPUS奥林巴斯、PENTAX宾得、GIMMI吉米、WISAP威沙普、Panasonic松下、Rudolf诺道夫、Ackermann艾克曼、ScanMed司迈等。



    摄像系统维修范围:

    摄像主机维修:维修图像处理板、维修驱动板、主机电源维修、后端输出板维修等。

    摄像头维修:摄像头电缆线维修、更换摄像头电缆线、更换摄像头CCD、维修摄像头焦调教镜。

    冷光源维修:主板维修、高压板维修、更换高压模块、更换灯泡、灯泡计时模块清零等。

    气腹机维修:维修控制电路、维修气路、维修电源板、维修更换控制阀。

    导光束维修:更换导光纤维、导光头、转接头、外管等。

医疗器械维修


现针对北京、天津、上海、重庆。内蒙古自治区、新疆维吾尔自治区、西藏自治区、宁夏回族自治区、广西壮族自治区、黑龙江省、吉林省、辽宁省、河北省、山西省、青海省、山东省、河南省、江苏省、安徽省、浙江省、福建省、江西省、湖南省、湖北省、广东省、台湾省、海南省、甘肃省、陕西省、四川省、贵州省、云南省等地区开拓市场、服务质量保证、欢迎咨询



    Stryker 888i摄像机维修案例:不插CCD摄像头是有彩条信号输出,当插上CCD摄像头显示器上却没图像显示,摄像头插到别的机台上正常。用万用表测量主机与摄像头连接的航空插头各脚的电压值是发现无-9V的负电源输出。打开主机进一步检查其后端电源有-9V电压输出,证明后端电源没有坏。再查其路径发现其经过一个三极管稳压之后才输出到航空插头上。关电后用万用表二极管档测量此三极管三脚都不通,判断此管已损坏,更换此三极管后有-9V电压输出到航空插头。接上摄像头后显示器上有清晰的摄像输出。


    总结:CCD摄像头必须有+15V、+5V、-9V才能正常工作。在日常维修中电源电压检测应为步,只有电源电压正常了其它才能稳定工作。



    1488摄像系统特点

    1、全数字三晶片摄像系统,COMS摄像头带有HD标志,逐行扫描;

    2、采集及输出图像像素≥1280*1024,水平分辨率≥1100线;

    3、摄像主机大屏幕液晶显示窗口,具有中文操作界面,并可显示九种手术模式---腹腔镜、关节镜、泌尿镜、鼻窦镜、软镜、微型腹腔镜等;

    4、图像采集输出模式为16:9及4:3;

    5、摄像头连线为黄金接头,具有抗腐蚀能力,使图像更稳定,摄像头更耐用;

    6、数字化图象增强具有16级可调;

    7、拥有2组DVI数字视频信号输出及一组DVI数字光纤输出---确保高清晰度图象的输出质量,真正达到了近、中、远距离信号传输无损失;

    8、摄像头上有可发光的与主机面板功能按钮图标一致的遥控键,可遥控白平衡,图像的放大缩小,或亮度大小。

    9、内置宽带网接口,自动联网自动升级,可声控。


    内窥镜摄像系统维修

    1、专业维修STORZ史托斯:2222010,20251130 20242020,20221034,20221030,20222020,20212020,20212034,20210034,20212030 单晶片、三晶片内窥镜摄像系统,STORZ tricam SL pal ;STORZ SCB tricam SL II ;telecam DX pal ; telecam SL pal主机及摄像头

    2、专业维修Stryker史赛克:597、688I、888/888I、988/988I、1088/1088I、1188/1188I、1288/1288I、1488摄像头,及摄像头线缆,调焦镜和摄像主机主板、电源板

    3、专业维修WOLF狼牌:5506、5507、5509、5512、5516、5520、5525、5550摄像系统,更换线缆,更换CCD

    4、专业维修OLYMPUS奥林巴斯OTV-S4、OTV-S5、OTV-S6、OTV-S7、OTV-SX、OTV-SX2、OTV-ST、OTV-SC 摄像头,更换线缆,维修摄像主机无法开机,图像变色

    5、专业维修Panasonic松下GP-KS822、GP-US522、GP-KS162、GP-KS152等

    6、专业维修AESCULAP蛇牌PV280、PV410摄像主机,蛇牌PV440高清摄像系统

    7、Rudolf(诺道夫):HDC407、HDC907、C3011、C2011、C2001等

    8、Ackermann(艾克曼):15-1703、16-2003、16-2008、、16-2011、16-2013、16-2015等

    9、Smith&Nephew 施乐辉:DYONICS ED-3、450P、460P、560P、350 3-CCD、HD900



    摄像头常见故障:

    故障现象 故障原因 解决方案

    图像偏蓝没有图像 电缆线损坏 更换电缆线

    图像偏红 CCD损坏 更换CCD

    图像偏红 滤色矫正玻璃损坏 更换滤色玻璃

    图像有干扰 线缆护套损坏及屏蔽线损坏 更换线缆

    调焦不清晰 调焦镜损坏 维修调焦镜

    图像反光 马蹄板损坏 维修马蹄板


具体问题及预防如下:

    一.摄像系统常见问题最易发生故障的是摄像头, 故障现象常为出现干扰波纹、彩色条纹等异常现象。 建议不要经常从主机上插拔摄像头,不用时可以连接在主机上, 但每周至少进行一次表面清工作 (可以用干棉签或橡皮进行擦拭)摄像联线及光纤忌有大角度弯曲,应呈自然弧形状态。摇动摄像联线监视遇有杂纹闪动或颜色更改时.为典型的摄像联线损坏。宜尽早更换,以免烧毁CCD晶片。

    二.光学照明系统常见问题导光束外皮断裂, 从而加速内部光纤折断, 影响导光性能, 还会因外皮断裂漏光而引起局部发热问题。这一问题主要发生在手术时间较长的腹腔镜手术中, 导光束长时间处于受力弯折状态引起。 但可以通过正确扶镜子方法, 有效控制导光束外皮断裂问题, 延长导光束的使用寿命。 使用 0°腹腔镜时,把镜子导光束接头方向朝下, 使用 30°腹腔镜时,把导光束从镜子连接处绕成弧形握在手中。


医疗器械维修

    摄像系统常见故障:

    摄像主机:图像模糊、图像偏色、图像闪屏、无图像输出、主机无法启动等。

    摄像头:图像有干扰、图像偏色、调焦或变焦失灵、卡口松动、护套断裂、线缆破损等。

    冷光源:无光源输出、主机无法启动,光源闪烁、灯泡不亮、计时报警等。

    气腹机:故障代码报错、压力不稳、气压不足、无气体输出、无法开机等。

    导光束:线缆外皮破损、导光纤维断丝亮度不够、导光头灼烧损坏、转接头损坏等。
