宫腔镜常见故障及排查方法及YOUSHI宫腔一体镜Y2052的维修案例

宫腔镜常见故障及排查方法

送水、送气、吸引管堵塞类故障：由于加压泵高度会对灌注压产生直接影响，出现无法送水情况，所以首先要对泵体压进行检查，查看是否与患者同高，将泵体压故障排除。其次再对送水孔和送气孔是否通畅进行检查，即在内窥镜结构的前端运用细钢丝将其疏通，一边通气一边送水、送气，将故障排除。同时，故障解除后，要注意复原喷嘴，并妥善固定，如果送水、送气孔没有堵塞，则要警惕内镜气路单向阀门内小弹簧生锈，应该将单向阀门打开，运用酒精棉布进行擦拭后，将润滑油均匀涂抹在表面并重新安装。

显像问题：一般来说，宫腔镜硬件系统故障较少，所以一旦出现显像问题，首先要怀疑是否为操作失误或使用不当，对各线路连接进行检查，查看摄像头与连接中的屏蔽线是否接通，如果存在接头问题，则应该重新焊接；如果连接无误，则应该先拔除摄像头，对监视器是否出现异常进行检查，如果没有异常，则考虑为线路老化，对连接导线进行更换。同时，在使用的过程中，如果画面没有出现在正中央，应该对光学视镜、光学结构以及摄像头问题进行排查，首先将摄像头移动，对图像是否归正进行观察，如果依然没有在正中央，则可以将摄像头问题排除，然后将光学视镜移动，如果图像也没有居中，则可能为光学接口问题，要对光学接口进行调节，对结构处是否完整进行查看，若光学结构处出现列横，则要对新的光学结构进行更换，从而解决问题。

内镜弯曲角度及破裂故障：因为不同厂家的内镜方向、弯曲大小以及角度等存在着一定的区别，通常在出厂前，厂家会统一进行调试，但是经过一段时间的使用后，由于手术操作过程的阻力和钢丝的拉伸等诸多因素会改变角度，影响诊断和治疗效果。所以在使用前，要先校对和调整弯曲部的角度，必要的情况下，应该送回原厂返修，从而确保内镜的安全性。同时，有研究发现，若使用频率过高，内镜角度钢丝会出现断裂，在这种情况下，应该重新更换钢丝。此外，在使用的过程中，如果内镜出现黄色液体流出情况，应该考虑为内镜镜体破损，在检查的过程中，如果镜体不存在破损情况，则可考虑为操作部吸引器按钮密封不良，可以将吸引按钮拔出，对密封圈进行检查，查看有无破损、老化，并且对新的配件进行更换。

图像颜色问题：术前要将手术类型作为基本依据，对手术模式进行选择，对白平衡和色调进行调整，如果调整后，依然存在图像失真的情况，则可以对监视器或摄像主机上的色彩参数进行调节，如果依然没有恢复正常，则可能是主机问题或者线路问题。首先要对主机进行查看，将主机的设备盖去掉，将疝灯和电源打开，对RGB彩盘、恒流源冷风扇以及气泵进行查看，逐个排查并更换，如果主机没有出现问题，则要考虑是否为摄像头电路元件变质或老化，如果摄像头元件老化变质则应该及时更换；如果摄像头元件没有出现问题，则要对变压器进行查看，若出现问题，则及时更换新的元件。

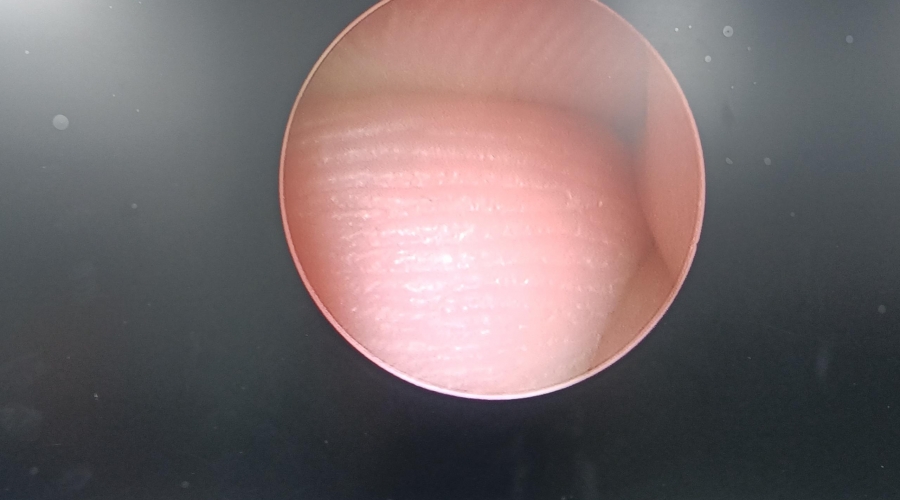

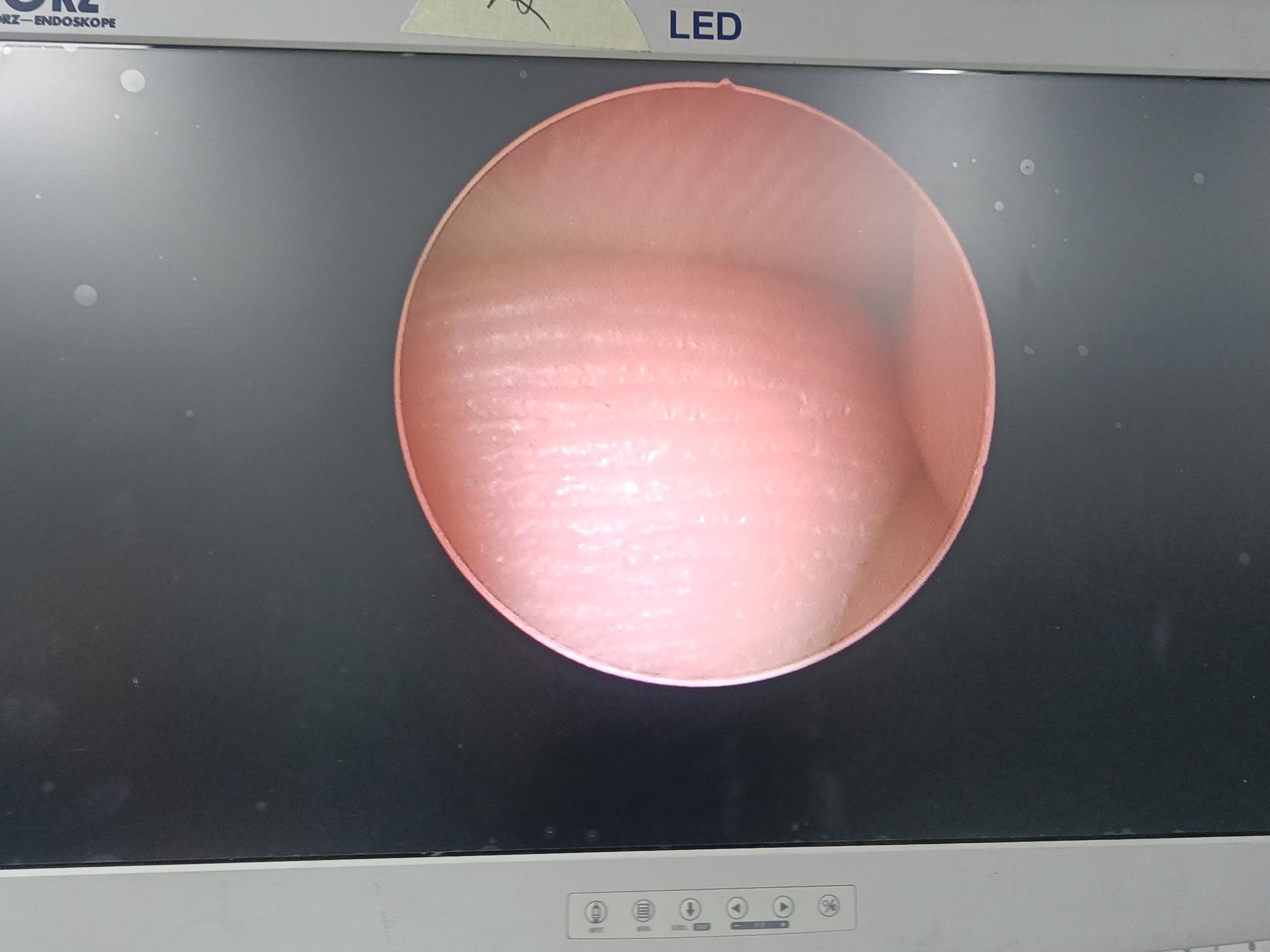

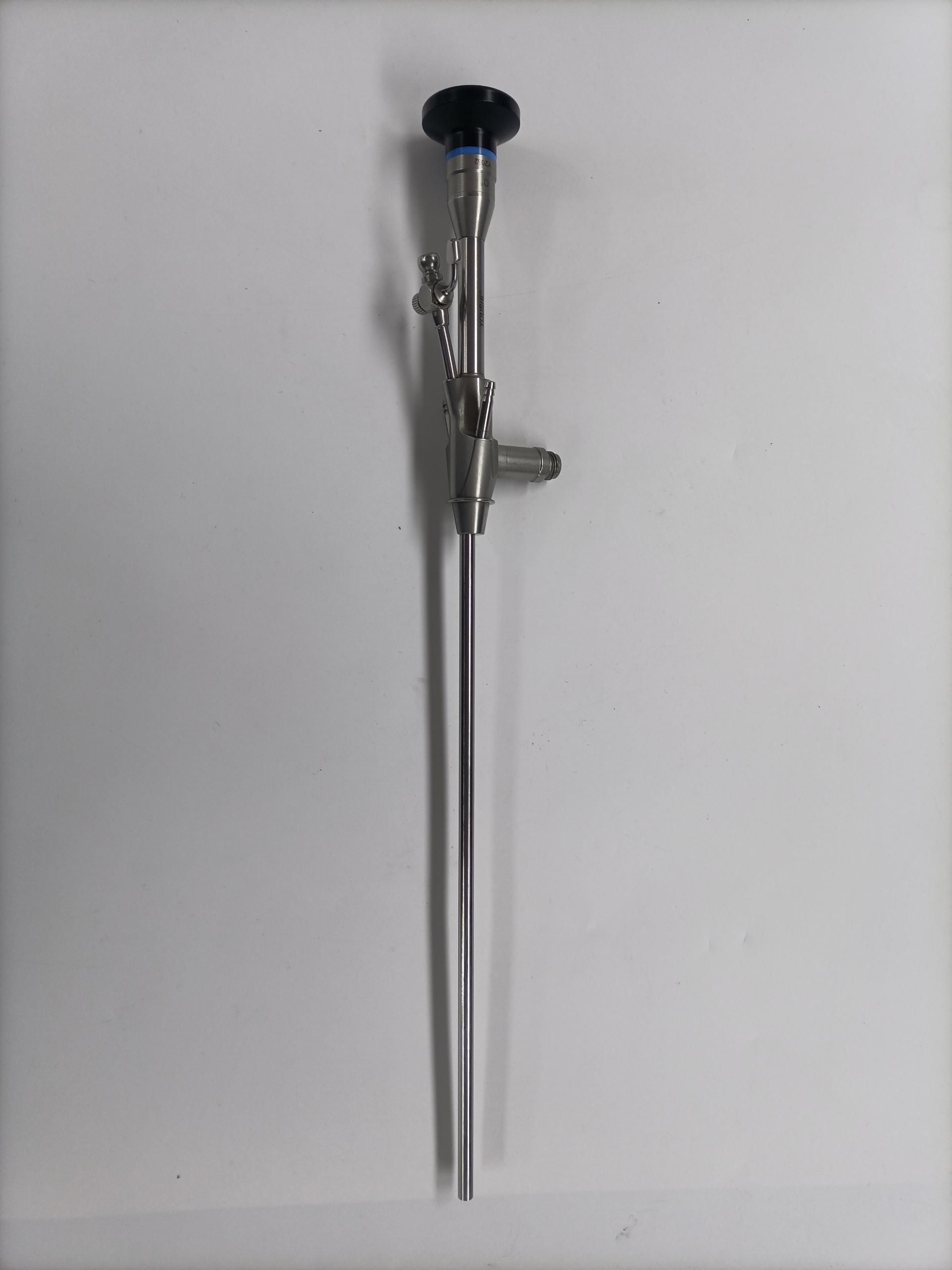

以下为维修案例分析及故障实拍：
