硬性输尿管镜的结构及Wolf输尿管镜8968.405的维修案例

硬性输尿管镜的结构

硬性输尿管镜主要构成是两大部分，成像系统和导光系统。成像系统包括：物镜系统、柱状透镜/光纤导像束、目镜系统；导光系统主要组件是光纤导光束。早期的输尿管镜是使用柱状透镜导像。柱状透镜是一组玻璃镜片，具有极佳的导光性能，但使用柱状透镜的镜体是不能弯曲的，否则视野会出现半月形缺失。目前大多数输尿管镜采用柔软的光纤成像束，光纤成像束由许许多多比头发丝还纤细的导光纤维组成，一根导光纤维就形成一格图像。光纤相较于微柱状导光束明显缩小，使输尿管镜拥有更大的工作通道，且光纤成像束允许镜体轻度弯曲，不会导致图像失真或缺失。但如果过度弯曲会导致光纤损坏，故如果光纤损坏20%以上，图像就回缺失，就需要更换镜子的光纤。

维修案例分析

设备型号：Wolf输尿管镜8968.405

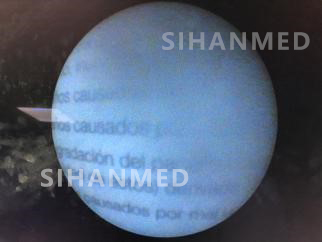

检测情况：1、图像模糊 2、器械通道磨损 3、光纤折损

维修情况：1、重新更换工作管总成 2、更换物镜组 3、更换图像束 4、更换导光束 5、重新清理调节目镜组 6、校对图像 7、全面清理测试光学系统 8、图像及渗漏测试；

维修周期：3个工作日

保修时长：6个月
