蛇牌枪式手钻开关售后及维修

2019-01-08 19:48:35 张珺昊 210

       结构原理: 枪式手钻是由全属外壳组成,它的形状像手枪。组成架构是夹头、金属壳、齿轮、电机、控制开关、电池。夹头是跟手枪钻身的全属外壳连接的,通过轴承和齿轮带动转动的,电机是在手枪钻的全属外壳里面,电机的主轴头部带上齿轮。全属外壳的尾部是带螺纹的,是用来装个带螺纹的环,环上面有6个带螺纹的小孔3M 3个是用拧螺丝顶住电机的,不给它动。还有3个是用来固定开关的,电池就装在手枪钻的手柄上。



        故障分析: 这种枪式手的常见做障有轴承坏.齿轮坏电机坏、控制开关坏等首先我们要检别手钻的故障,再针对做障进行维修。当拿到把手战的时候,先检测轴承跟齿轮,确认手站有没有卡死,再检测电机果控制开关开关波是控制的正反转,它是通过↑期料件压着两个触点,通过转动来按触正反转的触点,那个期料件的受到的压力较大,加上转动频繁,所以很容易坏。

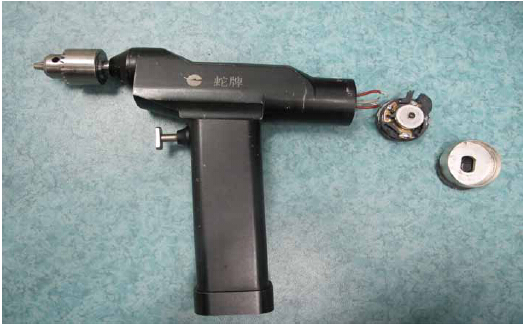

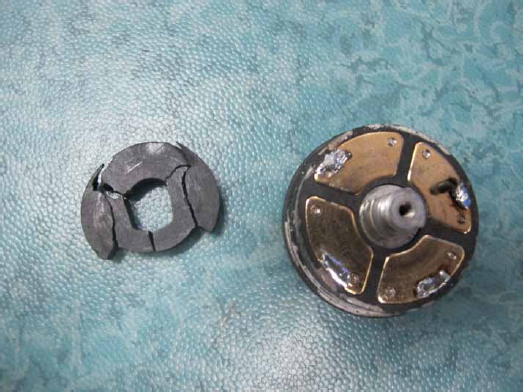

        故障处理: 首先我们通过检测确认是开关问题,那接下来就是把开关拆下来,控制开关是在手钻的尾部,先把转动开关的金套拆下来,再用十字螺丝批把开关的固定蜓丝折下来,把整个开关拨出,拨出开关来后放可以看到换在开关上面的线,电络铁把线焊下来,这样就可以把开关拆下来了,下图就是拆下和开关部件,黑色的那个就是用的朔料件我们要维修的就是更换那个朔料件,做一个新的换上就行了。


        修后检测: 接下来就是回装,先把朔料件装上,压好两个触点,然后再把线焊上。在装好后还要再进行最后的检测,调试。这是对质里的保证,也是防止反修的最后道关口。
