美敦力动力手柄更换轴承维修

2019-01-08 20:20:56 张珺昊 268

结构原理

       美敦力动力系统,是由主机XP3000、脚踏开关、手柄、刨削刀具组成。主要用在耳、鼻、喉三个人体部位。动力系统(XPS3000系列)是目前世界上最先进的耳鼻喉诊疗仪器之一,其切削速度快,直达病灶,可将疾病部位切碎同时清除掉,直排引式设计,从刀头至吸引排出口为一直线,将切削下来的组织等迅速排出,从而达到有效治疗疾病的目的。本技术可减少传统刀械对黏膜的拉扯撕裂伤,减少流血;手术可最大限度保护正常粘黏,效果良好;对多发性或者再发性的各种耳鼻喉疾病都有显著效果;精密的设计符合人体工程学,可完成过去所无法想象的在轻松无痛状态下彻底清除顽固性疾病。

1、故障分析

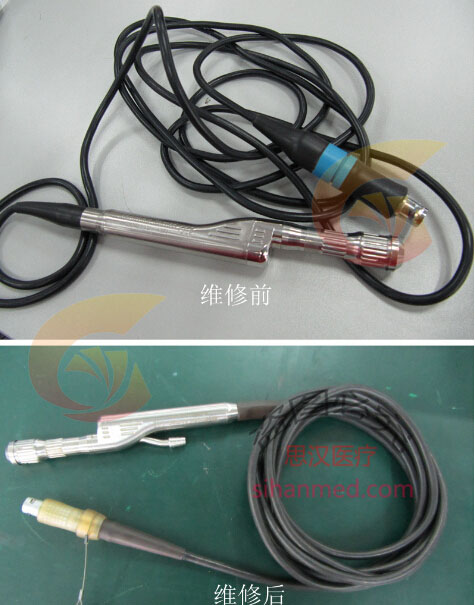

       首先设定3000转/分的转速,按下脚踏开关。可观察到电机无法转动;同时在转速显示窗囗上示“0000”。确定是手柄的故障或是线缆的线断。确定了是手柄的故障后,用六角匙把手柄的前端打开,进一步找到手柄的最终故障。手柄打开后就可以看到齿轮的连接部分,可以查看齿轮是否有烂齿,卡死不动,或是轴承爆裂卡死。如果这两样都不是,那就是电机坏了,经过排查确认是轴承爆裂,卡死不转。轴承爆裂的原因是骨架油封的磨损或是老化,这样水就会流进里面,而导致轴承生锈,轴承就会爆裂。

2、故障处理

       把烂的轴承拆掉,清洗干净内部的脏物,换上新的轴承,再单独试一下电机,看看是否正常试过电机没有问题后,就往回装。在装之前一定要在齿轮和新的轴承上面加上润滑油,还有在手柄的对接处涂上密封胶。

3、修后检测

       检测设定的转速与实际转速是否一致,严格验收修后结果。接上钻头检测手机电机工作时带负载时的工作情况。
