ERBE ICC300高频电刀报E37代码故障

2019-01-09 10:21:34 张珺昊 518

[摘  要] ERBE ICC300  报E37代码故障

[关键字]冷热法进行检测



故障现象:常态下开机一切正常,工作半小时后报错,代码为:E37,关机再开故障依旧,待常温冷机后数小时候开机又能正常工作半小时。

故障推论:

  1、常态下开机正常,说明常态温度下各电子元件参数性能指标都正常,故障隐患没有呈现。

   2、工作半小时后的设备,因工作产生的热损耗,设备内温度或局部必比常温高。

   3、报错,说明在当时情况下已出现故障,或为电子元件的性能变差或者失效。温度最可能为因素之一。

   4、冷机后开机又能正常工作半小时,说明受温度影响的电子元件恢复到常温下是正常的。

综合上述推理得出:设备内某个有隐患的电子元件在温度升高时出现故障!而常温下正常。

针对以上判断,为验证以上推论利用冷热法检测故障所在,步骤如下:

   1、拆开设备外盖,用电热风对常温下的整台设备电路板进行快速加热(加热时间控制在数分钟内)后,开机工作,故障出现,紧接着,关机用冷风迅速对整台设备进行降温(降温时间控制在数分钟内)后,开机操作,设备正常。重复数次,特征相同,初步断定,有故障隐患电子元件受温度因素影响而出现故障的推论是正确的。而性能非正常的电子元件才会受正常工作的温度影响。

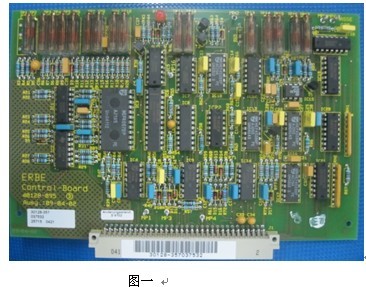

  2、’有了第一步的验证,接下来局部进行单块板重复的加热与冷却,排除不受温度影响的板块,当验证动作到“Control-Board  40128-095”板(如图一)的时候,温度的差异使这块板迅速表现故障与隐蔽故障,由此可见,故障隐患出在此板上,为了确保没有误判,对其他板块也做了重复试验,未见异样。


3、直接更换此板块,再用冷热法试验,未见故障。

连接高频电刀检测仪,测量实际输出功率、波峰因子(CF)、测试负载/功率曲线等都符合标准!



总结:针对此类故障比较隐蔽的设备,并不一定用到高档、复杂的检测仪器就可以查出故障所在而要运用多种有效的方法,细心观察,重复测试,并缩小检查的范围。一步一步的找到故障所在。
