Wolf 0°腹腔镜更换棒镜一例

2019-01-09 10:26:57 张珺昊 440

[摘  要]本文主要介绍腹腔镜的维修。并对其功能结构和基本工作原理进行分析,准确的找到故障,分析故障,排除故障。

[关键字]棒镜   光学   目镜


1、故障分析

此wolf  0°内窥镜故障为图像模糊,视场很暗。检查内窥镜两端是否有污物,用棉签蘸酒精擦拭两端镜片后再观察,故障依旧。发现此镜镜管外表面可见明显凹痕,首先接通冷光源,观察照明光纤没有断丝,确定不是因照明系统导致的图像不清晰,接下来由镜体部分轻轻摇动可听到明显声音,说明内部零件松动,由此判断内部光学系统损坏(棒镜和间隔环),需要拆开维修。

2、故障处理

因内窥镜外部由全不锈钢打造,特别精密,拆开的难度不小,拆开之前必须仔细查看镜子的大概结构,找到正确的接口,再下手,以防破坏其照明系统。

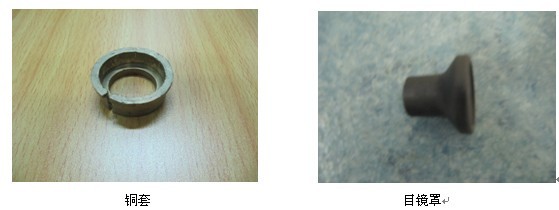

首先利用酒精灯加热将目镜端脱胶,再利用专用工具(铜套),用三爪卡盘卡住铜套跟目镜罩,这样就可以把目镜罩拆下来。

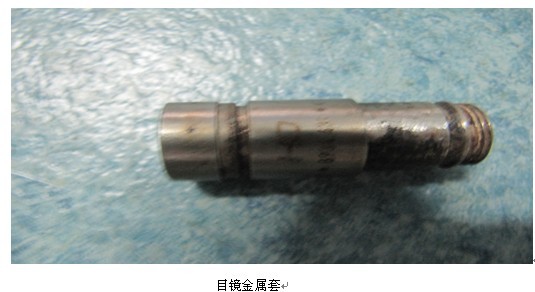

因许多镜子内部上胶较多,打开时需要更加耐心,反复仔细是必备的素质。在拆开目镜罩后,接下来就拆目镜端,但不可盲目拆开,每条镜子的光学结构有所不同,需要看清每个零件的配合及位置方可拆。也是通过酒精灯加热,到了一定的温度后,用虎台钳夹住然后用大力钳夹住目镜端的金属正反方向转,把上面的胶转松,这样就可以把目镜拆出来,然后把棒镜导出来。


内窥镜拆开后,采用逐一查看法,首先目镜没有损坏,接着对前面的棒镜进行分析,特别注意的是取出棒镜是维修的关键,每条棒镜的取出必须标明方向及编号,每条镜子都有其安装误差,否则打乱后会影响其光学成像。在取出第3根棒镜时发现棒镜一端已经严重断裂,其碎片已挤压至间隔环中,故障原因找到,棒镜的破损影响了光学成像,需要更换棒镜。找到与其配套的棒镜后安装,观察其成像效果,光学系统的搭配很重要,棒镜的作用用于转像及消色差,为粘合镜片,观察物体时成倒像,目的需使此棒镜符合整个光学系统的成像,经过反复调试,光学成像达到要求,此棒镜可以使用,但成像质量还比较差,需要进行整个光学系统的清洁工作,利用脱脂棉、酒精、气吹、依次对光学镜片及硬管进行清洗、擦净,最后按照方向安装、调试,观察图像后达到了清晰、明亮的效果。

3、修后检测

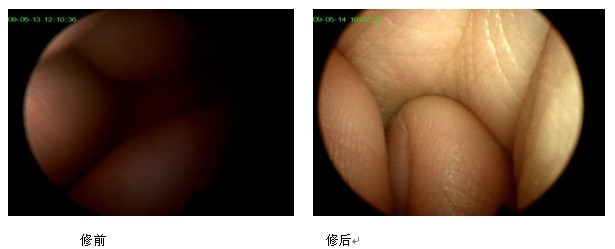

维修好的镜子需要先烘干然后上胶,固胶,最后进行图像打印及测漏工作,检测图像正常。故障处理工作完成。
