STORZ气腹机 26432020 摄像主机维修案例及介绍

2023-07-26 15:05:38 10

医用内窥镜作为影像医疗设备的一种是应用比较广泛的仪器。在医用内窥镜辅助下用户能观察到体内器官的组织形态识别异常组织及可能增生或恶性增生组织。医用内窥镜给医生进行诊断和微创手术带来了方便其诊断和治疗优势在医学领域已经到达共识。医用内窥镜成像目前存在体积大型化、图像模糊、价格高、对用户经验要求高等缺点因此需要摄像系统辅助成像。医用内窥镜摄像系统作为辅助成像工具是用于内窥镜图像采集、处理的医用电子仪器其成像质量的好坏直接影响临床诊断及治疗。因此公司开发医用高清内窥摄像系统高清实现内窥镜摄像。 技术方案结构设计: 采用ARM嵌入式系统与FPGA相结合的医用内窥镜摄像系统该系统以FPGA芯片与ARM S3C2440芯片为核心采用CCD摄像头采集内窥镜图像利用FPGA强大的并行处理能力及丰富的硬件资源实现图像处理运用ARM嵌入式系统实现人机交互。 技术工作原理: 医用内窥镜摄像系统包括FPGA、ARM嵌入式系统、CCD摄像头、视频解码芯片、视频缓存、视频编码芯片、监视器、输入设备、LCD、 外部存储器等部分CCD摄像头与视频解码芯片相连视频解码芯片与FPGA相连FPGA与视频缓存、视频编码芯片、ARM嵌入式系统相连视频编码芯片与监视器相连ARM嵌入式系统与输入设备、LCD、外部存储器相连; FPGA主要完成内窥镜图像摄像及图像处理功能ARM嵌入式系统用于接收用户命令和FPGA处.理后的图像数据实现人机交互; CCD摄像头采集内窥镜光学图像输出标准制式的模拟视频信号经过视频解码芯片解码将模拟视频转换为数字视频FPGA识别数字视频流的有效视频图像数据根据需要完成图像处理ARM嵌入式系统接收输入设备的输入命令响应命令将命令传输到FPGA处理模块控制图像处理处理后的图像存入视频缓存由FPGA内部的接口逻辑从视频缓存中读出视频数据经ARM嵌入式系统与FPGA之间的通信线缆输入到ARM嵌入式系统在ARM嵌入式系统中实现图像的存储、回放等。

以下为维修案例分析:

设备型号

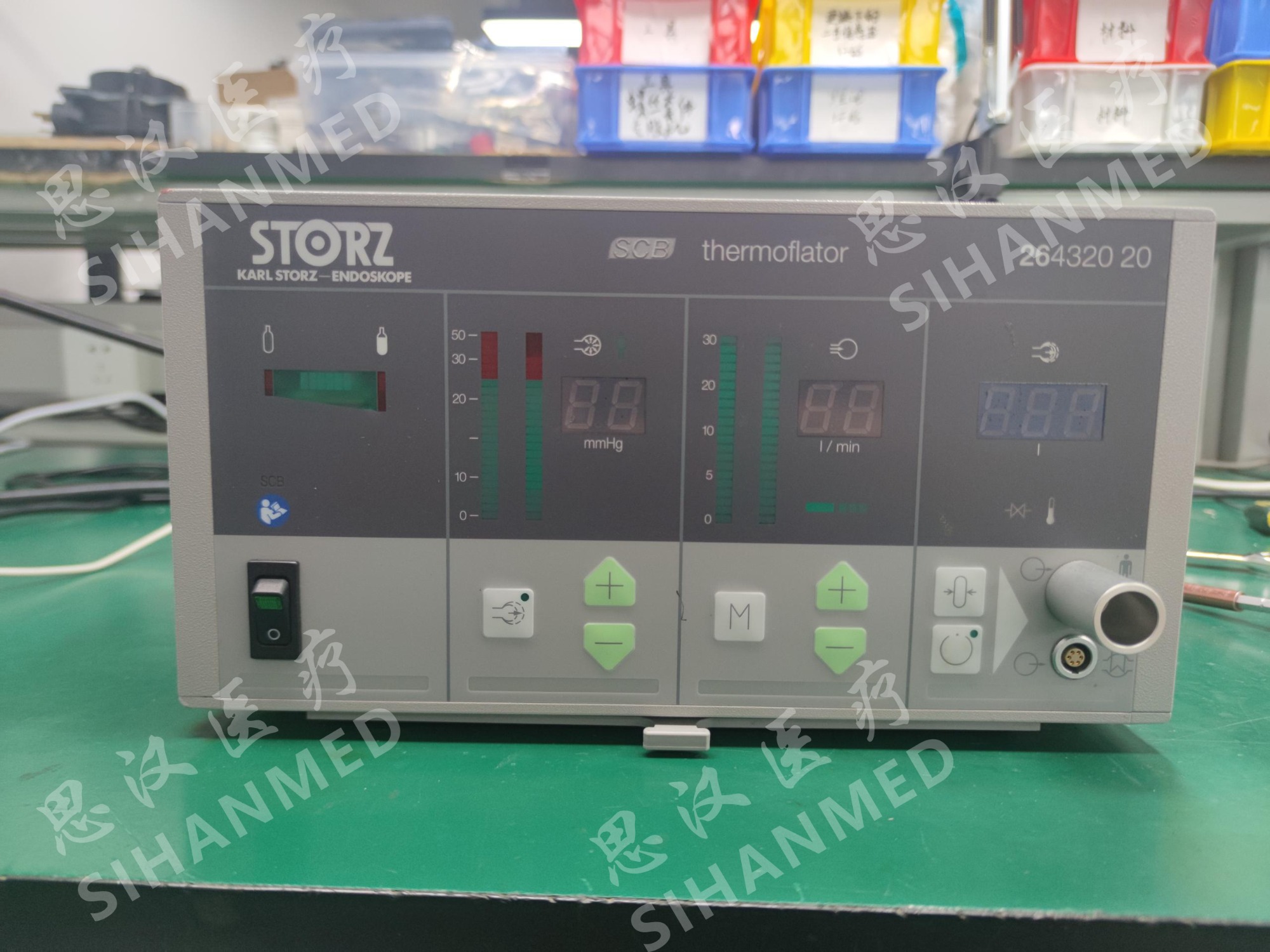

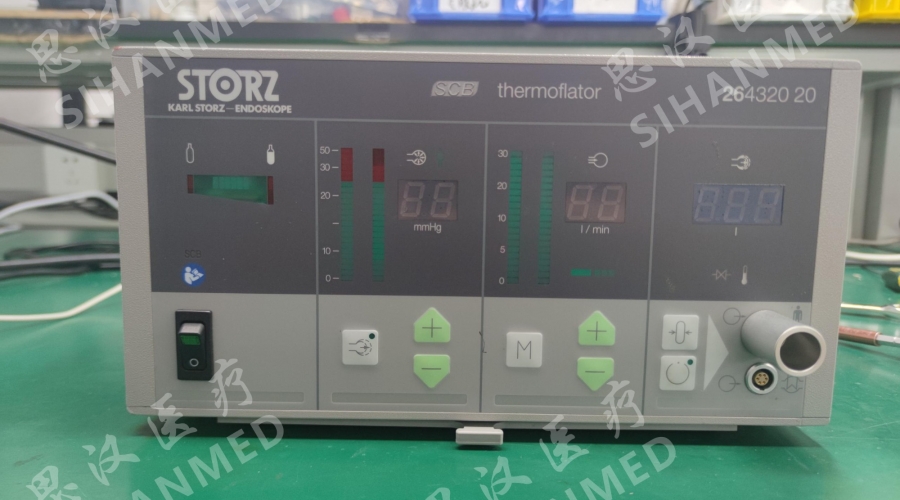

STORZ 26432020 气腹机摄像主机

外观检查

检查主机外观完整,无明显外力损坏迹象。
故障现象主机接入交流电,开机检测发现内部漏气,过压泄气功能不工作。

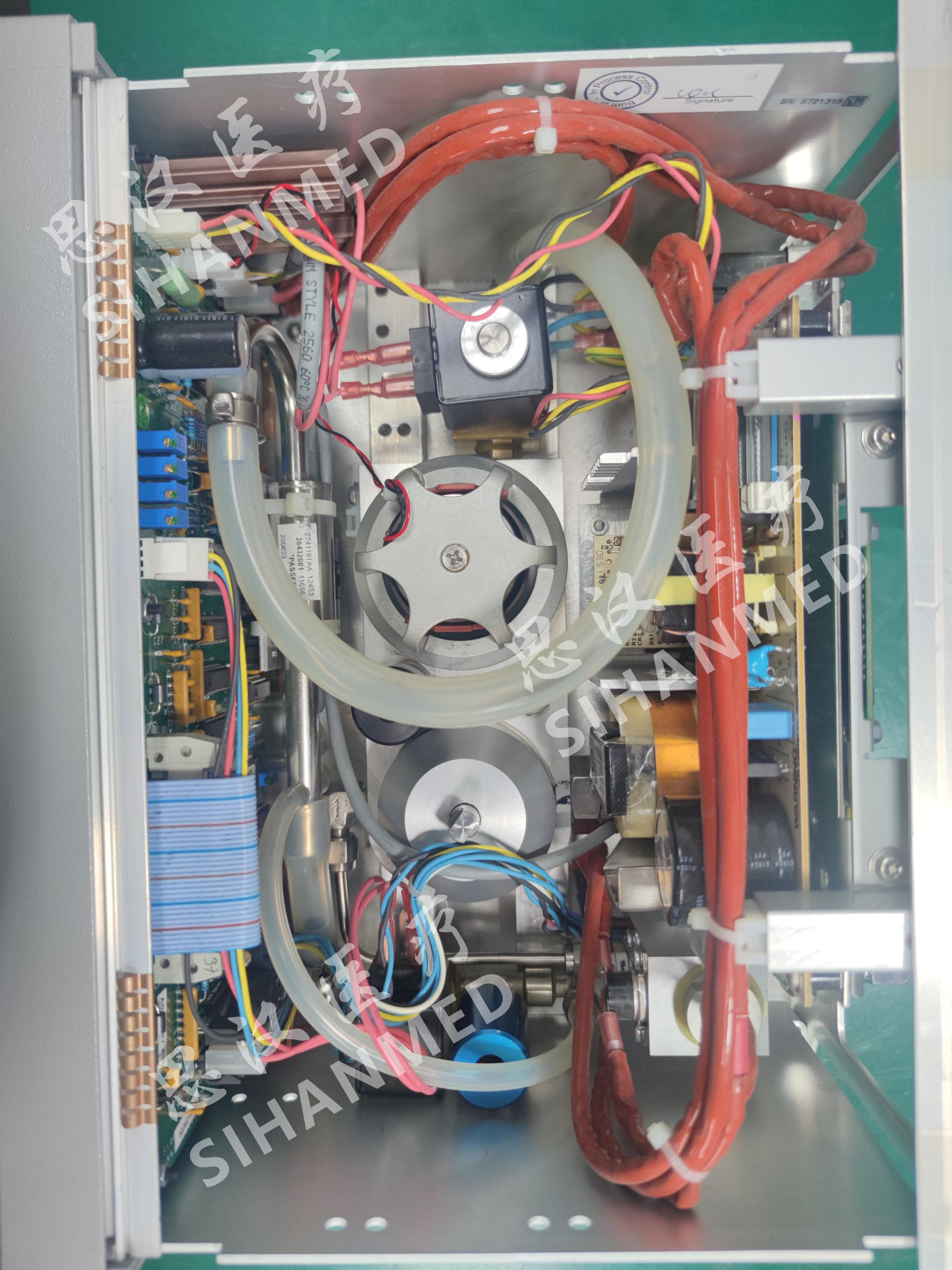

拆机检测漏气为高压阀故障,内部垫片破损,泄气故障为安全阀老化故障。
维修方案①维修高压阀②更换安全阀③清理气路模块内部,校准电路电压信号参数。
维修周期4个工作日
保修时长6个月

医疗器械维修
