STORZ 冷光源 20134020 的介绍及维修案例

2023-07-26 15:09:49 24

STORZ20134020型冷光源用于手术腹腔镜系统,是一款性能优良、可靠性高的医疗设备。冷光源产生的光束通过导光束连接光学试管,辅助摄像系统将术野图像呈现在显示屏上协助手术医生完成手术。手术中若出现故障,必须通过备用机替代完成手术。故障的冷光源常规的维修方法是更换损坏的电路板,价格一般在1.5万左右。部分电子技术维修水平高的医工能够通过无图纸维修,查找损坏的电子元器件,实现电路板的修复,但其缺点是仅基于芯片测量进行的无图纸维修,部分疑难故障无法排除,可能出现更换元器件后,通电试机又烧元器件的问题。作为医工人员,突破无图纸维修的瓶颈,进行反求电路原理图分析查找故障点是提高维修技能的一种途径。

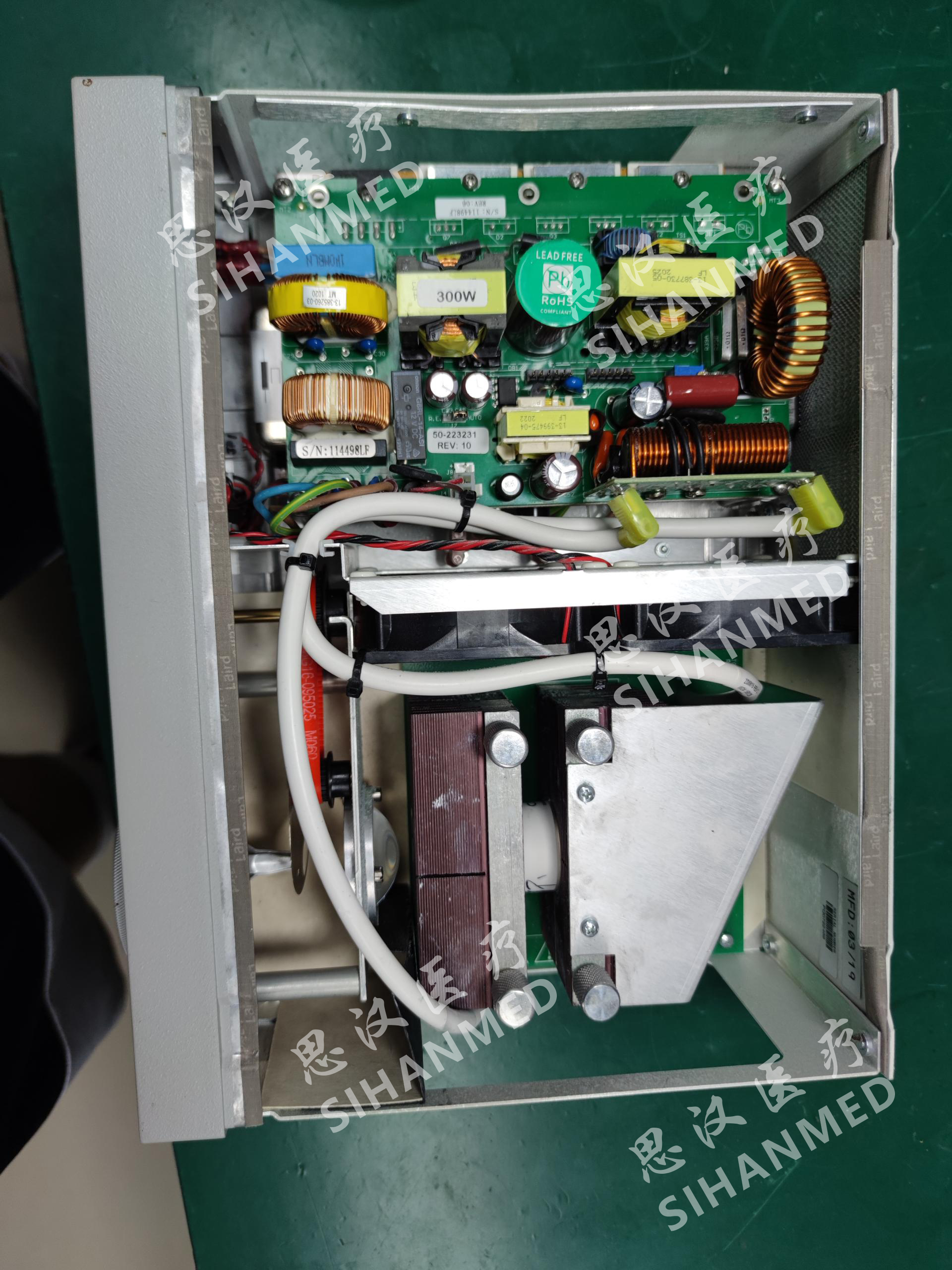

STORZ20134020型冷光源包含机壳、设置在机壳上的保险管、两个滤波器、电源开关、主控电路板、高压板、计时器板、散热风扇、氙灯等部件,结构原理图如图1所示,实物结构图如图2所示。使用时,交流220V市电通过保险管和两个滤波器将电源供给主控板,手术中需要使用时,打开开关,主控板上电,通过ML4824IS1芯片实现功率因数矫正和脉宽控制,从而实现直流电压输出至高压板。主控板不接高压板,1和2脚直流电压为120~160V,连接高压板通电,高压板可瞬间产生26000V高压,轰击氙灯激发氙灯点亮;通过TOP223P芯片实现AC/DC开关转换;3和4脚产生12V直流电连接计时板,计时板实现氙灯灯泡使用计时和两个12V散热风扇供电。

以下为维修案例分析:

品牌型号

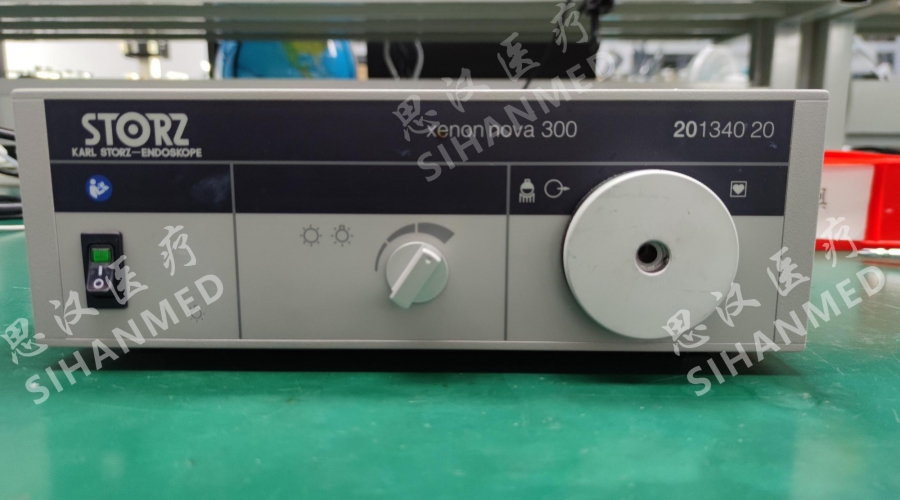

STORZ 20134020 冷光源主机
外观检查检查主机外观完整,无明显外力损坏迹象。
故障现象主机接入交流电,开机无反应,光源无法点亮。
拆机诊断主机无法开机,判断为电源模块问题检测,有元器件损坏,多处芯片烧毁,内部信号错乱。
维修方案①维修电源板②校准输出电压,加固内部固件。
维修周期5个工作日
保修时长6个月
