FORCE FX-8C 高频电刀介绍及主机维修案例分析
2023-07-26 15:16:44
26
高频电刀是外科手术中常用设备,它利用集肤效应,热效应和法拉利电磁效应在人体与电刀笔之间或双极镊子之间产生高电流,造成组织蛋白质变性,从而产生切割和凝固的效果。采用高频电刀可缩短手术时间,减少患者创面,失血量及输血量,从而降低并发症及手术费用。ForceFX-8C电刀具有三种双极模式:精确(低)、标准(中)、宏(高)双极;三种单极切割模式:低压、纯切、混合;三种单极凝血模式:干燥(低)、电灼(中)、喷凝(高);支持同时凝血;具有ValleylabREM接触质量检测系统;支持超声电外科手术;具有用手控开关或脚控开关启动;可调用最近使用的模式和模式设定值以及启动音量可调等功能,可方便的满足绝大部分手术需要。因其使用频率高,工作时间长,电流大,电子器件易老化以及附件易损坏等问题,造成电刀故障率较高,附件问题通过更换替代可及时排除故障,而主机问题往往需要拆机处理。通过研究高频电刀主机的维修分析与处理,可以深入了解电刀的结构,通过故障现象和测试工具的使用能及时定位故障,并完成维修,在此与同行分享四个维修案例,以提高医院在用电刀的自主维修能力,降低设备维修时间和成本,更好地为医院服务。
以下为维修案例分析:
设备型号 | FORCE FX-8C 高频电刀主机 |
外观检查 | 检查主机外观完整,无明显外力损坏迹象。 |

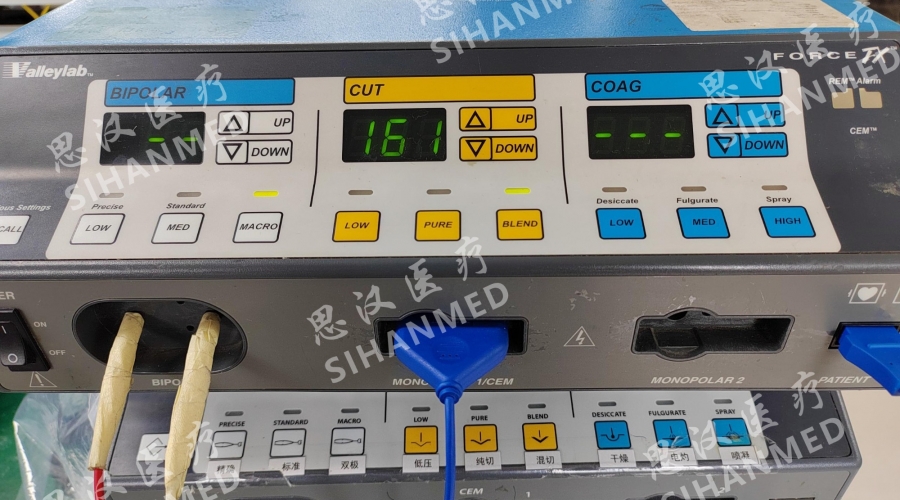

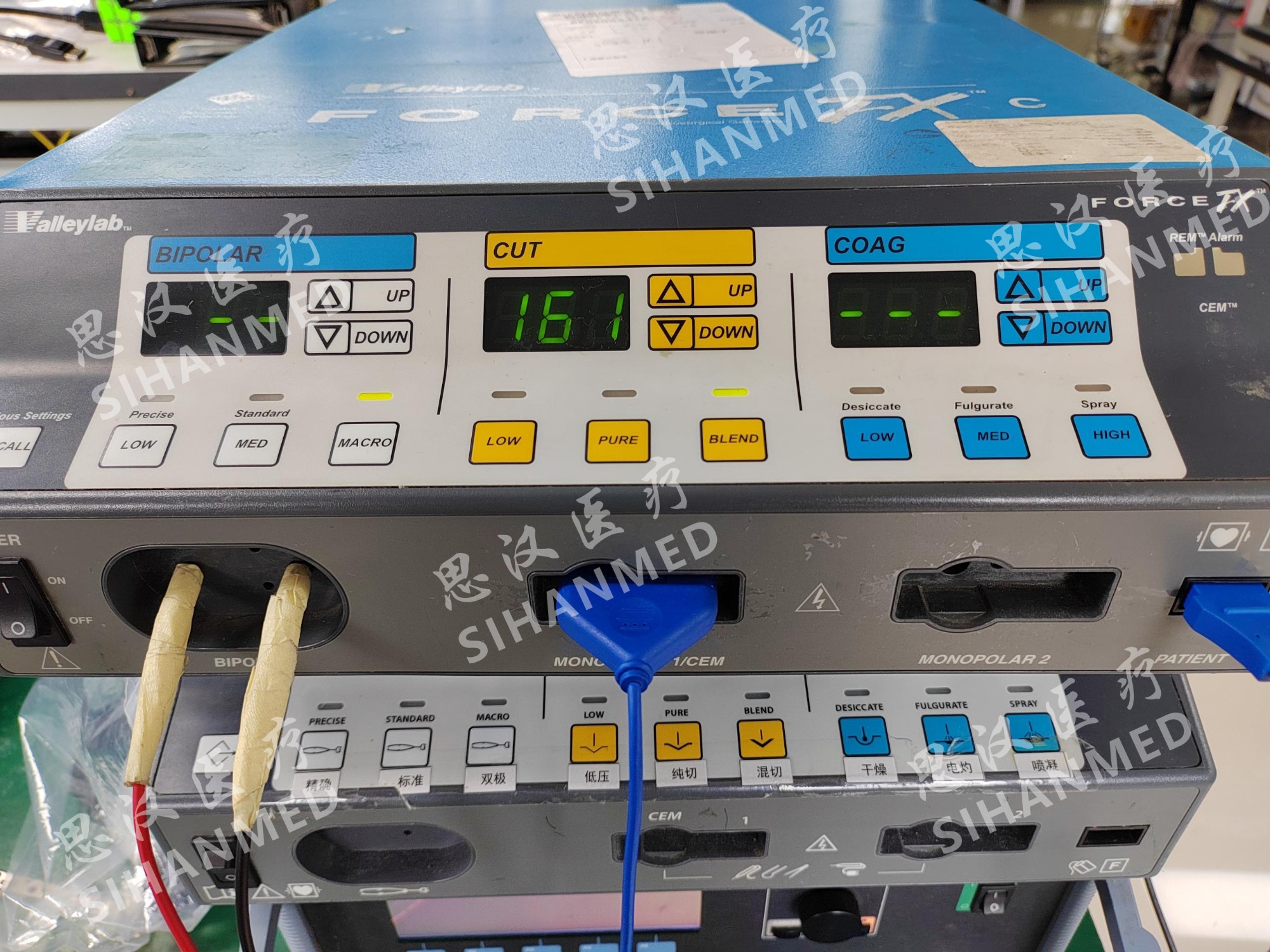

通电测试 | 接上电刀,负极检测,电切报错161,电凝报错163,面板面板电凝指示灯无法亮起。 |

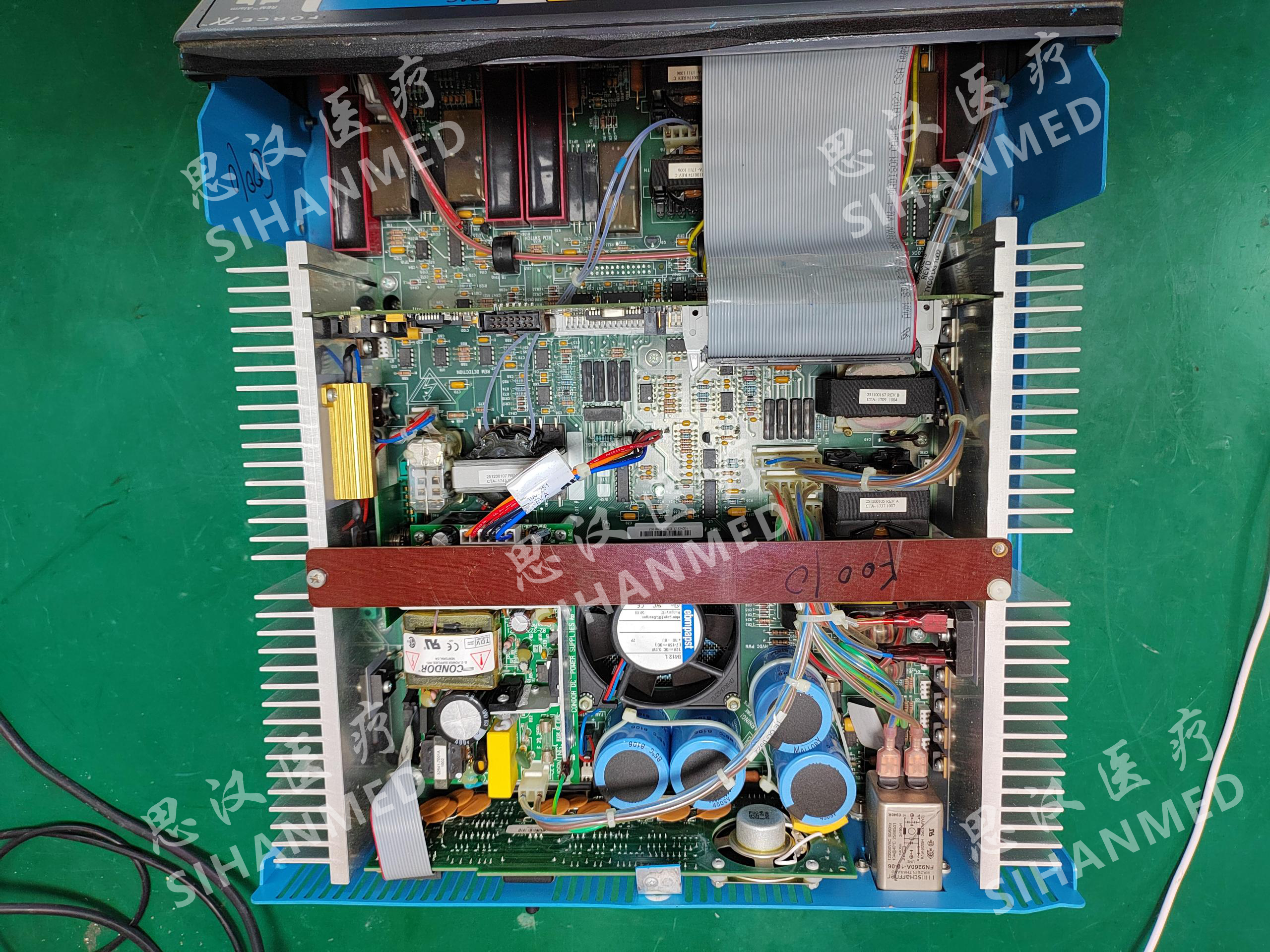

拆机检测 | 报错163与161都为底板功率模块故障,元器件老化导致,芯片与正常板子输出信号偏差过大,继电器碳化,面板为芯片损坏,LED灯烧毁。 |
维修方案 | ①维修底板;②更换继电器;③维修面板;④校准输出电压,加固内部固件。 |
维修周期 | 5个工作日 |
保修时长 | 6个月 |
