史塞克动力系统故障分析及Stryker 5290-601-200维修案例

2023-07-29 08:04:06 16

史塞克动力系统简介


史塞克动力系统由主机、脚踏开关、动力手柄、驱动附件等部件组成,被广泛应用于口腔科、骨科、神经外科等科室的手术,是一类实现术中切割、钻孔、刨削等功能的设备。史塞克动力系统具有转速调节范围大、操作简单、使用受限小等优点。在骨科手术中,史赛克动力系统起到检查及治疗作用,不仅创伤轻、切口小,而且愈合后切口较为美观,深受广大患者喜爱。此类手术的顺利完成,很大程度上依赖于史赛克动力系统的正常高效工作。

史塞克动力系统由于使用量大、使用时间长,且长期超负荷运转,所以易引发电路板元器件故障,如果在使用过程中出现动力手柄噪声大、发烫等现象,需要及时检查维修并更换易损部件,避免故障进一步扩大。此外,为确保设备的正常运行以及患者的安全,术后对动力系统进行清洗与保养十分关键,需注意清洗与保养过程中的细节。


维修案例分析

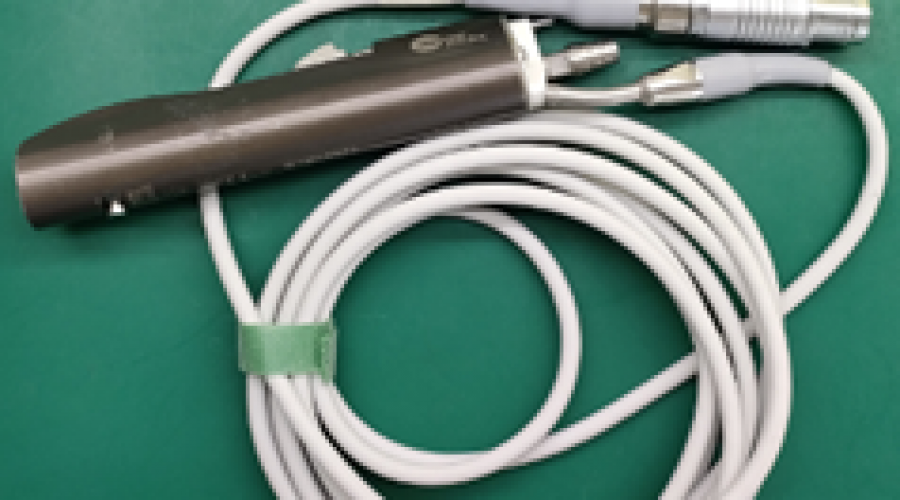

设备型号史塞克Stryker 5290-601-200
故障原因

1.外观检查:手柄外观、航空插头、线缆正常使用痕迹,无明显损坏;

2.基本测试:手柄接入测试主机启动控制踏板,手柄无转动,发出刺耳异响;

3.拆卸检测:经拆卸及技术检测,手柄电机三相电阻值不平衡,线圈老化短路;内部运行轴承、行星齿轮箱磨损损坏;

4.检测结论:手柄电机及机械部件损坏。

维修方案1.更换手柄专用电机、更换运行轴承、更换行星齿轮箱、更换防窜动回力环、专用密封件 ;2.精密装配各零件配合,调试机械零件及润滑负载能力,确保手柄工作稳定性系数。
维修周期

3个工作日

保修时长6个月
